Descrição:
Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;
Passo a passo:
1- Fazer a montagem no proto board conforme esquema elétrico;
2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;

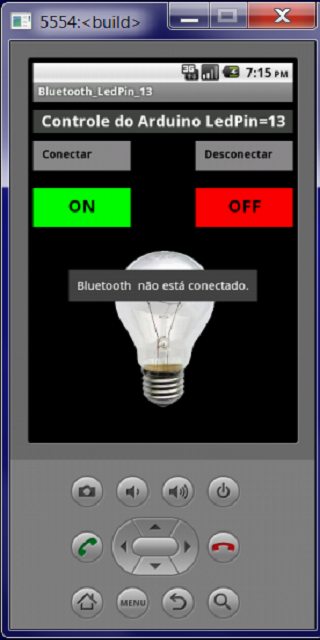

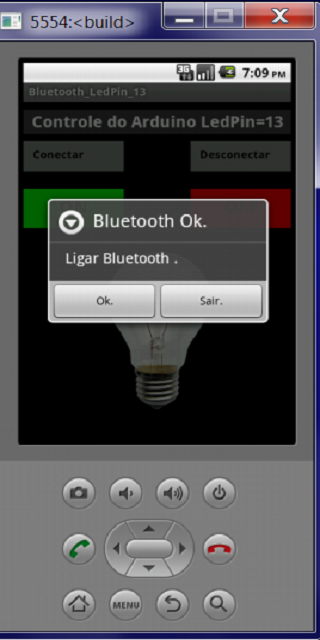

3- No Smartphone ligar o Bluetooth e entrar no aplicativo e pressionar o botão Connect;
4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;
5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.
6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.
O aplicativo instalado no smartphone controla remotamente o Arduino(via bluetooth), porta digital pino 13; Neste pino está conectado um led que já vem montado na placa do Arduino.
Utilize um smartphone com android, para instalar este “.apk”; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0” com android versão 4.0.
Sobre a configuração do módulo Bluetooth JY_MCU:
Este módulo já vem configurado de fábrica com:
Baud rate: 9600 bps;
Data bits: 8 bits;
Stop bits: 1; Parity: none;
Resumo(9600 bps, 8N1);
Outros comandos que podem ser utilizados :
AT - Retorna "OK", o que indica que o módulo bluetooth está respondendo aos comandos
AT+VERSION - Retorna a versão do firmware da placa
AT+PINXXXX - Altera a senha do bluetooth, onde XXXX é a nova senha, e você pode utilizar qualquer combinação de 4 números. Este comando retorna "OKsetPIN"
AT+BAUDX - Altera o baud rate (velocidade de transmissão) do módulo, sendo que X por ter os valores de 1 a 9;
Exemplo: o comando AT+BAUD4 altera a velocidade do módulo para 9600(default).
Veja o esquema de ligações e vídeos em: http://sergioarduino.blogspot.com.br/
https://www.youtube.com/watch?v=Y__8eQPHky0

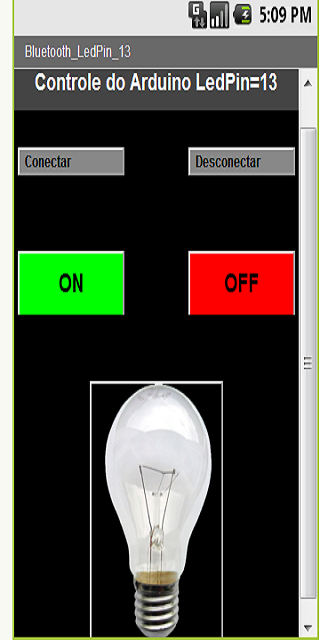

Podemos observar que quando pressionamos o botão “ON” uma imagem da lâmpada acende(cor amarela) juntamente com o led do Arduino e quando pressionamos o botão “OFF” desligamos a lâmpada(cor transparente) do Android e simultaneamente o led se apaga.
O aplicativo comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino) enviando os dados para o Arduino que por sua vez recebebe, interpreta e faz o comando do led que está conectado na porta digital pino 13.
O aplicativo possui dois botões “ON e OFF” que serve para ligar e desligar um led ou acionar um relé que pode comandar(liga/desliga) aparellhos conectados a energia elétrica local, como rádios, tv´s , lâmpadas e outros dispositivos.
Como estamos demosntrando didáticamente o funcionamento, preferimos neste exemplo por fazer um simples acionamento do led pino digital 13 do Arduino.
Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que está sendo acionado.
Obs.: Para sair do aplicativo, verifique sempre antes se o botão está no modo “OFF” – lâmpada apagada então pressione o botão “desconectar” e saia do aplicativo; Note que o bluetooth ficará piscando indicativo que o sistema está realmente desconectado.
Veja mais informações sobre este aplicativo: http://sergioarduino.blogspot.com.br/
https://www.youtube.com/watch?v=Y__8eQPHky0
Sobre a transmissão de dados:
Quando pressionamos o botão “ON” o smartphone transmite via bluetooth o caracter “l”(letra minúscula) e o Arduino faz acender o led do pino digital 13;
Quando pressionamos o botão “OFF” o smartphone transmite via bluetooth o caracter “d”(letra minúscula) e o Arduino faz apagar o led do pino digital 13;
Isto é tudo que voce precisa saber para construir seu programa:
Botão ON – send: caracter “l”;
Botão OFF – send: caracter “d”;
Veja o programa exemplo para Arduino abaixo ou em: http://sergioarduino.blogspot.com.br/
https://www.youtube.com/watch?v=Y__8eQPHky0
