Arduino Bluetooth Kontrol apk

Arduino Bluetooth Kontrol Aplikasi Perangkat adalah untuk memungkinkan Anda untuk mengontrol berbagai perangkat listrik hingga delapan perangkat dan dikontrol secara independen .
Gunakan ponsel Android Bluetooth remote control perangkat Anda dengan Serial TTL Bluetooth Module dan Arduino Board.

Fitur program .

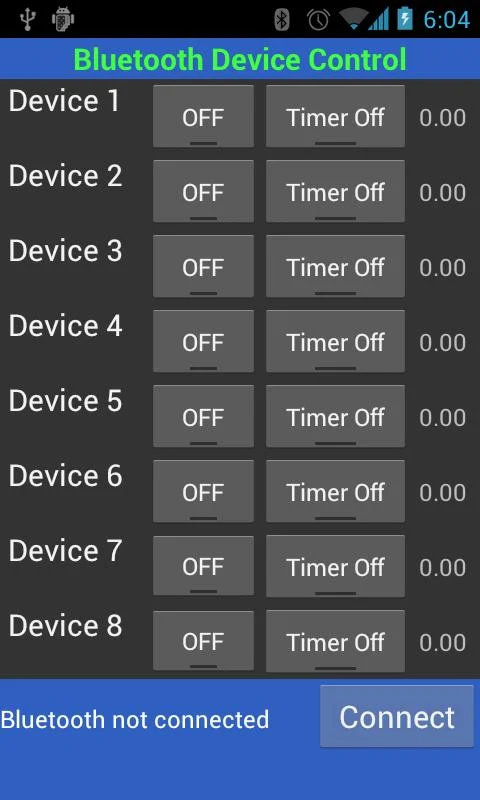

- Kontrol hingga 8 perangkat .

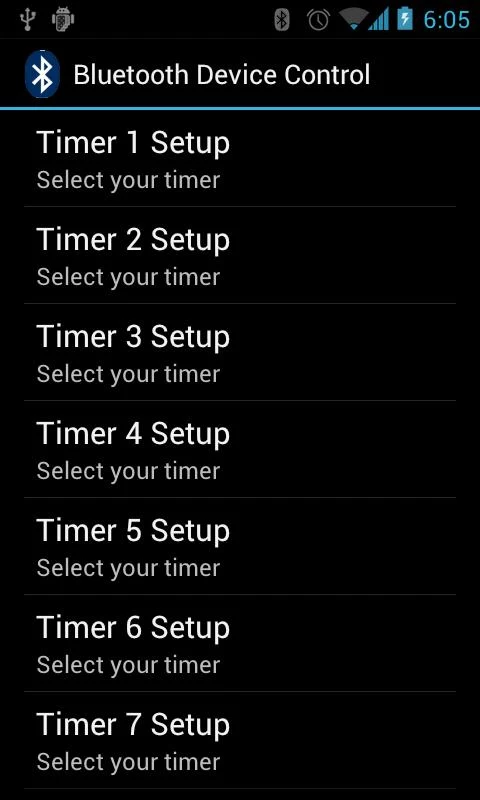

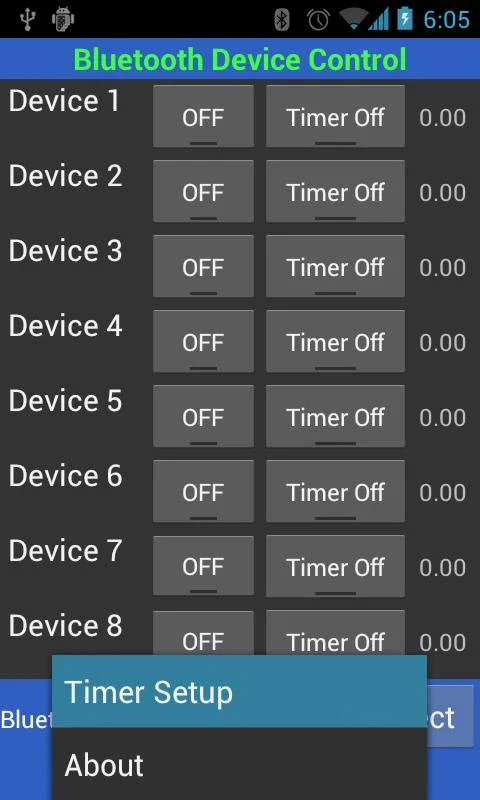

- Dapat diatur Timer untuk ON / OFF perangkat dan menampilkan penghitung waktu mundur ( Timer dapat diatur untuk 1 menit , 15 menit , 30 menit , 1 jam , 2 jam , 4 jam ) . .
- Perubahan dan Mengedit Nama perangkat Anda . ( Versi 1.6 + )
- Free Version dengan AD

PRO VERSION ( NO AD )
http://play.google.com/store/apps/details?id=arduino.control.device

perangkat keras
1 . Serial Port Bluetooth Module ( TTL )
2 . Arduino Microcontroller Board ( kami menggunakan ET - DASAR AVR EASY328 Arduino yang kompatibel )
3 . 8 channel output Relay Board

Info lebih lanjut tentang perangkat keras :
http://microcontrollerkits.blogspot.com/2012/02/arduino-control-8-devices-via-android.html
=======================
Wiring Arduino Pin Diagram

Output 1 ke Pin 4 (Arduino Board)
Output 2 sampai Pin 5
Output 3 ke Pin 6
Output 4 sampai 7 Pin
Output 5 sampai 8 Pin
Output 6 sampai 9 Pin
Output Pin 7 sampai 10
Output 8 sampai 11 Pin

Bluetooth Module Tx untuk Pin 0
Bluetooth Module Rx untuk Pin 1
=======================
Sebuah transmisi data melalui Bluetooth .
Device1 ON mengirim " A " , Device1 OFF mengirim " a "
Device2 ON mengirim " B " , Device2 OFF dikirim " b "
Device3 ON mengirim " C " , Device3 OFF dikirim " c "
Device4 ON mengirim " D " , Device4 OFF dikirim " d "
Device5 ON mengirim " E " , Device5 OFF dikirim " e "
Device6 ON mengirim " F " , Device6 OFF mengirim " f "
Device7 ON mengirim " G " , Device7 OFF dikirim " g "
Device8 ON mengirim " H " , Device8 OFF dikirim " h"
